| Miejsce pochodzenia: | HENAN CHINY |
| Nazwa handlowa: | SIMO |
| Orzecznictwo: | CE, ISO9001:2008,TUV |
| Numer modelu: | Dmuchawa SIMO 4-10 |

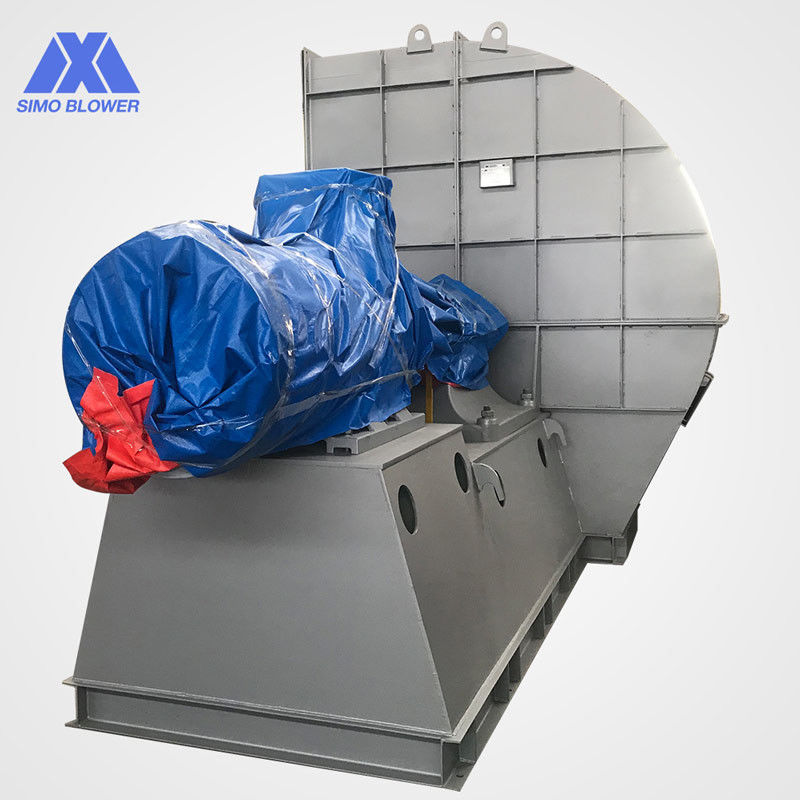

Wentylator kotła o wysokim przepływie powietrza do przodu Przemysłowy odpylacz przeciwzużyciowy
Wstęp
Wentylatory serii G4-10 i Y4-10 przeznaczone są do systemów wentylacji i wentylatorów wyciągowych kotłów parowych 2~670T/h w elektrociepłowniach.
Obudowa wentylatora powinna być wykonana ze stali, a jej grubość i wytrzymałość powinny być w stanie wytrzymać maksymalny ciężar roboczy wentylatora.Spirala powinna być spawana w sposób ciągły i wyposażona w drzwiczki dostępowe do usuwania ewentualnych ciał obcych, które dostały się do spirali.
Szczegółowe wprowadzenie
Powierzchnia wentylatora powinna być wypolerowana i oczyszczona w celu usunięcia cząstek stałych, żużlu spawalniczego, zadziorów, ostrych krawędzi, żelaza, oleju, a następnie powłoki epoksydowej lub powłoki wysokotemperaturowej do użytku w środowiskach o wysokiej temperaturze. Powierzchnia wentylatora powinna być wolna od zapadnięć, zmarszczek, pęcherzy, metal lub łuszczenie się po powlekaniu.
Dane techniczne
| seria | Model | Prędkość obrotowa (obr/min) |
Całkowite ciśnienie (Rocznie) |
Pojemność powietrza (m³/godz.) |
Moc (kW) |
|---|---|---|---|---|---|
| 4-10 | 8D | 1450 | 2104 ~ 1400 | 16156～30993 | 18.55 |
| 9D | 960 ~ 1450 | 775 ~ 2668 | 15229 ~ 44128 | 11 ~ 37 | |
| 10D | 730 ~ 1450 | 553 ~ 3301 | 15886 ~ 60533 | 7,5 ~ 55 | |
| 11D | 730 ~ 1450 | 669 ~ 4003 | 21144 ~ 80570 | 11 ~ 90 | |
| 12D | 730 ~ 1450 | 797 ~ 4777 | 25661 ~ 104600 | 15 ~ 132 | |
| 14D | 730 ~ 1450 | 1086 ~ 6541 | 43591 ~ 166100 | 37 ~ 315 | |
| 16D | 580 ~ 960 | 895 ~ 3709 | 51699 ~ 164150 | 45 ~ 185 | |
| 18D | 580 ~ 960 | 1133 ~ 4710 | 73610 ~ 233730 | 75 ~ 280 | |
| 20D | 580 ~ 960 | 1400 ~ 5837 | 100970 ~ 320610 | 110 ~ 520 | |
| 22D | 480 ~ 960 | 1216 ~ 6865 | 116000 ~ 434000 | 140 ~ 850 | |
| 25D | 480 ~ 730 | 1579 ~ 5138 | 171000 ~ 484000 | 165 ~ 700 | |
| 28D | 375 ~ 730 | 1205 ~ 6400 | 187000 ~ 680000 | 320 ~ 1250 | |
| 29,5D | 596 ~ 745 | 3236 ~ 7218 | 348000 ~ 810000 | 800 ~ 1600 |
cechy produktu
Wał wentylatora należy poddać obróbce cieplnej w piecu wgłębnym do twardości pomiędzy HB250-280, a maksymalne obciążenie powinno być o 35% większe niż maksymalna prędkość robocza wentylatora.Do podparcia wału wentylatora należy zastosować dwa łożyska.Żywotność
ich rozpiętość powinna być dłuższa niż L-10: 80 000 godzin przy maksymalnej prędkości roboczej.Powinien być uszczelniony i nasmarowany w normalnej temperaturze.Koło pasowe powinno być wykonane z żeliwa, a jego wymiary konstrukcyjne określa się na 130% mocy napędowej.Koło pasowe i pasek powinny być wyposażone w osłonę.Sprzęgło powinno być również sprzęgłem elastycznym z osłoną.Bezpieczeństwo przenoszenia siły i skręcania powinno spełniać wymagania projektowe.
Często zadawane pytania
1, Jakie parametry należy podać podczas projektowania przemysłowych wentylatorów odśrodkowych?
A: Przepływ powietrza, ciśnienie całkowite lub ciśnienie statyczne, temperatura wlotu, lokalne napięcie i częstotliwość, wysokość nad poziomem morza itp.
Jeżeli w medium występują łatwopalne i wybuchowe gazy lub duże zapylenie, należy również poinformować o tym projektanta.
2, A co z obsługą przedsprzedażną i obsługą posprzedażną Twojej firmy?
Odp .: Przed naszą współpracą dysponujemy profesjonalnym zespołem technicznym, który pomoże ci w opracowaniu rozwiązania technicznego zgodnie z twoimi warunkami pracy, aby upewnić się, że wentylator odśrodkowy działa wydajnie.
Obsługa posprzedażna zaoferujemy 12-miesięczną usługę naprawy i zapewnimy usługi uzupełniające przez całe życie.Poza tym nasi inżynierowie są dostępni do wyjazdu za granicę, aby zaoferować usługę naprawy.
3, Czy Twoja firma ma kwalifikacje?
Odp .: SIMO Blower uzyskał certyfikaty ISO 9001-2008, CE, TUV i tak dalej.
