| Place of Origin: | CHINA |
| Nazwa handlowa: | SIMO BLOWER |
| Orzecznictwo: | CE |
| Model Number: | 5-60 |

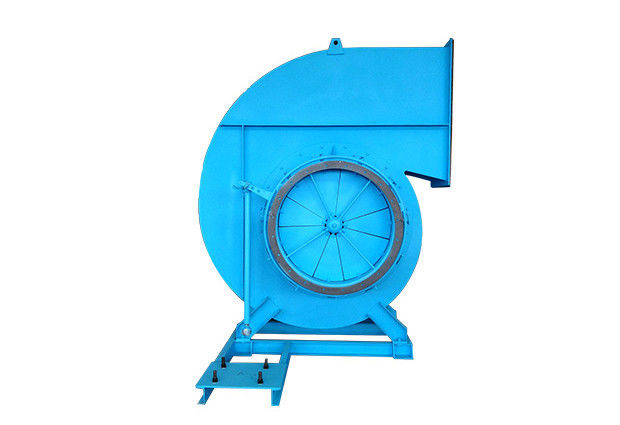

Wiatrak serii 5-06 może być stosowany w układzie napędowym kotła parowego o mocy 2-670 t/h w elektrowniach cieplnych,może również spełniać wymagania parametrów wydajności głowicy pod wysokim ciśnieniem pieca płynnościowego.
Ten zestaw wentylatorów może być również stosowany do usuwania pyłu, wentylacji kopalni i ogólnych systemów wentylacji.a wywołany wentylator wciągu dostarcza gaz spalinowy lub gaz zawierający cząstki obce.
Może być stosowany przez okres dłuższy niż cztery lata, gdy stężenie zanieczyszczeń jest mniejsze niż 200 mg/m3.
Jeśli zawiera dużo zanieczyszczeń, można go również użyć, ale skróci to okres użytkowania.
Maksymalna temperatura pracy wentylatora z napędem indukowanym nie może przekroczyć 250°C.
Wydajność wentylatora wyraża się w takich parametrach, jak przepływ wentylatora, pełne ciśnienie, prędkość wrotnika, moc wału i wydajność.
1/ Wyrzutnik:
12 kawałków odwrotnych ostrzy płytowych jest spawanych pomiędzy przednią płytką stożkową łuku i płaską tylną płytką.niski hałas i wysoka wytrzymałośćWykorzystuje się w tym celu wzorcowy mechanizm, który pozwala na utrzymanie równowagi statycznej i dynamicznej, co zapewnia stabilną pracę.
2- Pułapka:
Obudowa to wolut spawany zwykłymi płytami stalowymi.
Obudowa pojedynczego wentylatora odsyskowego jest wykonana w trzech różnych formach: Obudowa nr 8 do 12 jest wykonana w integralną strukturę i nie może być rozmontowana;14 do 16 obudowa jest wykonana w dwóch otwartych struktury; obudowa nr 18~29.5 jest wykonana w trójprzewodową strukturę.
Wykorzystuje się w tym celu następujące czynniki:
3. Wjazd:
Zbliżający się i zrównoważony wlot powietrza jest wykonany w jednolitą strukturę i przymocowany do strony wlewu wentylatora.
4Drzwi regulacyjne:
Urządzenie do regulacji przepływu wentylatora, zamontowane ośniowo przed wlotem powietrza. Zakres regulacji wynosi od 0° (pełnie otwarty) do 90° (pełnie zamknięty).
5. Części skrzyni biegów:
Główny wał części przesyłowej wykonany jest z wysokiej jakości stali, a wentylatory serii 5-51 wykonane są z łożysk rolkowych.
| Numer serii. | Seria 5-06 | Wybór funkcji | |||||
| Normalne | antykorozyjne | odporny na zużycie | Wysoka temperatura | przeciwwybuchowy | Wskazania | ||
| Wydajność | Średnica napędowa | 400-2500 mm | |||||
| Prędkość obrotu | ≤ 3000 obr./min | ||||||
| Zakres ciśnienia | 1567-5764Pa | ||||||
| Zakres przepływów | 2470-377586 m3/h | ||||||
| Struktura | Rodzaj ostrza | Typ odwrotny, prosty, powietrzny | |||||
| Wsparcie impulsora | SWSI ((jednorazowa szerokość, pojedynczy wlot), DWDI ((podwójna szerokość, podwójny wlot), typ przewieszony | ||||||
| Metoda smarowania | Zmiana lubrykacji w kąpieli olejowej, lubrykacji tłuszczowej, lubrykacji w stacji olejowej | Można określić | |||||
| Metoda chłodzenia | Chłodzenie powietrzem, chłodzenie wodą, chłodzenie olejem | Można określić | |||||
| Tryb napędowy | Napęd bezpośredni, napęd sprzęgłowy, napęd pasa | Można określić | |||||
| Skład gazu | Temperatura gazu | Normalne | Wniosek klienta | Wniosek klienta | ≥ 250°C | Wniosek klienta | |
| gaz charakterystyczny | Czyste gazy | Gaz żrący | Pył cząstek stałych | Gaz o wysokiej temperaturze | Gaz łatwopalny, gaz wybuchowy | ||
| Konfiguracja systemu | Marka silnika | Chińska znana marka, ABB, Siemens, WEG itp. | Można określić | ||||
| Wzmocnienie | Stali węglowych wysokiej jakości | FRP, stal nierdzewna, wyściółka gumowa | Pozostałe materiały, o masie przekraczającej 10 kg | Stali stopowych wysokiej jakości o wysokiej temperaturze | FRP, stop aluminium | Można określić | |
| stożek wlewu powietrza | Stali węglowych wysokiej jakości | FRP, stal nierdzewna, wyściółka gumowa | Stali węglowych wysokiej jakości | Stali węglowych wysokiej jakości | Stali węglowych wysokiej jakości | Można określić | |
| Obudowa | Stali węglowych wysokiej jakości | FRP, stal nierdzewna, wyściółka gumowa | Stali węglowych wysokiej jakości | Stali węglowych wysokiej jakości | Stali węglowych wysokiej jakości | Można określić | |
| Amortizator powietrza | Stali węglowych wysokiej jakości | FRP, stal nierdzewna, wyściółka gumowa | Stali węglowych wysokiej jakości | Stali węglowych wysokiej jakości | Stali węglowych wysokiej jakości | Można określić | |
| Główny wał | Stali węglowych o wysokiej wytrzymałości, stali stopowych | Można określić | |||||
| łożyska | ZWZ, SKF, FAG, NSK | Można określić | |||||
| Pozostałe | Żelazo odlewane | ||||||
| Szpilki fundamentalne | GB799-1988 | ||||||
| Części opcji | ramy bazowe systemu, ochronne zabezpieczenie, tłumik, elastyczne połączenia wejściowe i wyjściowe, obudowa obudowy wejściowej i wyjściowej, tłumik powietrza, siłownik elektryczny, amortyzator, sprzężenie przewodu,Połączenie płynne, Motor deszczowy, czujnik temperatury, czujnik drgań, miękki starter, Inwerter, specjalny silnik elektryczny, instrument monitorowania systemu. | ||||||
Zastosowanie:
