| Place of Origin: | CHINA |
| Nazwa handlowa: | SIMO BLOWER |
| Orzecznictwo: | CE、ISO9001 |
| Model Number: | 6-12 |

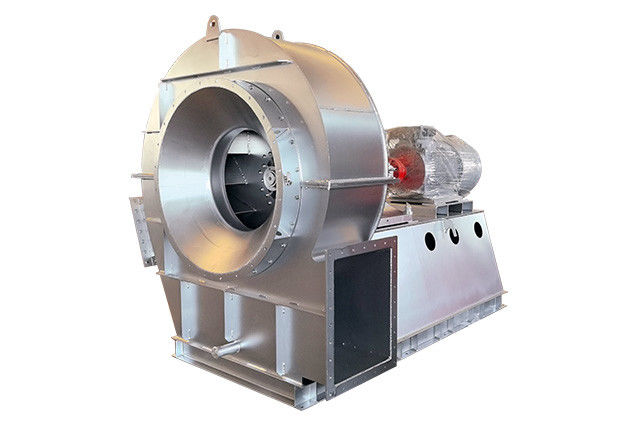

Wiatrak odśrodkowy o dużym ciśnieniu serii 6-12, nadający się do przenoszenia gazu niepalnego oraz materiału granulowego/proszku/szczepu/włókna w temperaturze normalnej lub wysokiej.
Przepływ gazu wyjściowego jest nieco większy niż w fanie odśrodkowym ciężkiej serii 6-11, objętość powietrza jest duża, a ciśnienie jest wysokie, płynne działanie, wysoka niezawodność i długa żywotność.
Jest powszechnie stosowany w zastosowaniach przemysłowych, takich jak systemy spiekania, duże zbiorniki pyłu, podaż/powietrzenie/wyczerpanie dużych przemysłowych pieców obrotowych/pieców kalcynowych,wchłanianie powietrza do dużych kotłów, oraz odsiarczanie i denitracja gazów przemysłowych.
1Zgodnie z wymaganiami użytkownika w zakresie wydajności i optymalizowane za pomocą technologii CFD, zużycie energii jest niższe niż w przypadku podobnych modeli.
2. kąt umieszczenia ostrza jest zoptymalizowany, bardziej odporny na zużycie i dłuższa żywotność.
3Zmiennego amortyzatora wejściowego można korzystać do elastycznej regulacji ciśnienia i przepływu wentylatora podczas pracy.Silnik o zmiennej częstotliwości można również wybrać do regulacji ciśnienia i przepływu wentylatora poprzez zmianę prędkości.
4. wentylator jest wyposażony w czujniki temperatury i wibracji, które mogą łatwo zainstalować urządzenie monitorujące działanie wentylatora.
5Wykonane z wysokiej jakości stali węglowej, stali nierdzewnej lub innych metali są dostępne na żądanie.
6. wykrywanie usterek ultradźwiękowych na szwie spawalniczej i głównym wrotniku obrotowego w celu zapewnienia braku wad spawania lub wad materiału oraz zapewnienia wytrzymałości.
7Metodę chłodzenia łożyska: zgodnie z temperaturą gazu i warunkami środowiska operacyjnego wybierz nisko kosztową metodę chłodzenia wodą lub metodę chłodzenia olejem o dobrej wydajności rozpraszania ciepła.
W warunkach pracy o bardzo wysokiej temperaturze można również zainstalować elektroniczne chłodzenie, absolutna ochrona niezawodnej pracy systemu wentylatorów.
8. Duże części i komponenty są rozmontowane i transportowane, dzięki czemu większość części może być załadowana do kontenerów do transportu, oszczędzając koszty wysyłki.
9. Każdy komponent ma numer instalacyjny. Pod kierunkiem instrukcji instalacyjnej montaż systemu może być zakończony bezproblemowo.
10. Zapewnienie usług zarządzania i prowadzenia na miejscu.
| Numer serii. | Seria 6-12 | Wybór funkcji | |||||||
|
|
Normalne | antykorozyjne | odporny na zużycie | Wysoka temperatura | przeciwwybuchowy | Wskazania | |||
| Wydajność | Średnica napędowa | 1800-3300 mm | |||||||
|
|
Prędkość obrotu | ≤ 1450 obr./min | |||||||
|
|
Zakres ciśnienia | 2171-122597Pa | |||||||
|
|
Zakres przepływów | 15189-703455 m3/h | |||||||
| Struktura | Rodzaj ostrza | Typ odwrotny, prosty, powietrzny | |||||||
|
|
Wsparcie impulsora | SWSI ((jednorazowa szerokość, pojedynczy wlot), DWDI ((podwójna szerokość, podwójny wlot), typ przewieszony | |||||||
|
|
Metoda smarowania | Zmiana lubrykacji w kąpieli olejowej, lubrykacji tłuszczowej, lubrykacji w stacji olejowej | Można określić | ||||||
|
|
Metoda chłodzenia | Chłodzenie powietrzem, chłodzenie wodą, chłodzenie olejem | Można określić | ||||||
| Tryb napędowy | Napęd bezpośredni, napęd sprzęgłowy, napęd pasa | Można określić | |||||||
| Skład gazu | Temperatura gazu | Normalne | Wniosek klienta | Wniosek klienta | ≥ 250°C | Wniosek klienta | |||
|
|
gaz charakterystyczny | Czyste gazy | Gaz żrący | Pył cząstek stałych | Gaz o wysokiej temperaturze | Gaz łatwopalny, gaz wybuchowy | |||
| Konfiguracja systemu | Marka silnika | Chińska znana marka, ABB, Siemens, WEG itp. | Można określić | ||||||
|
|
Wzmocnienie | Stali węglowych wysokiej jakości | FRP, stal nierdzewna, wyściółka gumowa | Pozostałe materiały, o masie przekraczającej 10 kg | Stali stopowych wysokiej jakości o wysokiej temperaturze | FRP, stop aluminium | Można określić | ||
|
|
stożek wlewu powietrza | Stali węglowych wysokiej jakości | FRP, stal nierdzewna, wyściółka gumowa | Stali węglowych wysokiej jakości | Stali węglowych wysokiej jakości | Stali węglowych wysokiej jakości | Można określić | ||
|
|
Obudowa | Stali węglowych wysokiej jakości | FRP, stal nierdzewna, wyściółka gumowa | Stali węglowych wysokiej jakości | Stali węglowych wysokiej jakości | Stali węglowych wysokiej jakości | Można określić | ||
|
|
Amortizator powietrza | Stali węglowych wysokiej jakości | FRP, stal nierdzewna, wyściółka gumowa | Stali węglowych wysokiej jakości | Stali węglowych wysokiej jakości | Stali węglowych wysokiej jakości | Można określić | ||
|
|
Główny wał | Stali węglowych o wysokiej wytrzymałości, stali stopowych | Można określić | ||||||
|
|
łożyska | ZWZ, SKF, FAG, NSK | Można określić | ||||||
|
|
Pozostałe | Żelazo odlewane | |||||||
|
|
Szpilki fundamentalne | GB799-1988 | |||||||
| Części opcji | ramy bazowe systemu, ochronne zabezpieczenie, tłumik, elastyczne połączenia wejściowe i wyjściowe, obudowa obudowy wejściowej i wyjściowej, tłumik powietrza, siłownik elektryczny, amortyzator, sprzężenie przewodu,Połączenie płynne, Motor deszczowy, czujnik temperatury, czujnik drgań, miękki starter, Inwerter, specjalny silnik elektryczny, instrument monitorowania systemu. | ||||||||
