| Place of Origin: | China |
| Nazwa handlowa: | SIMO BLOWER |
| Orzecznictwo: | CE |
| Model Number: | 4-73 |

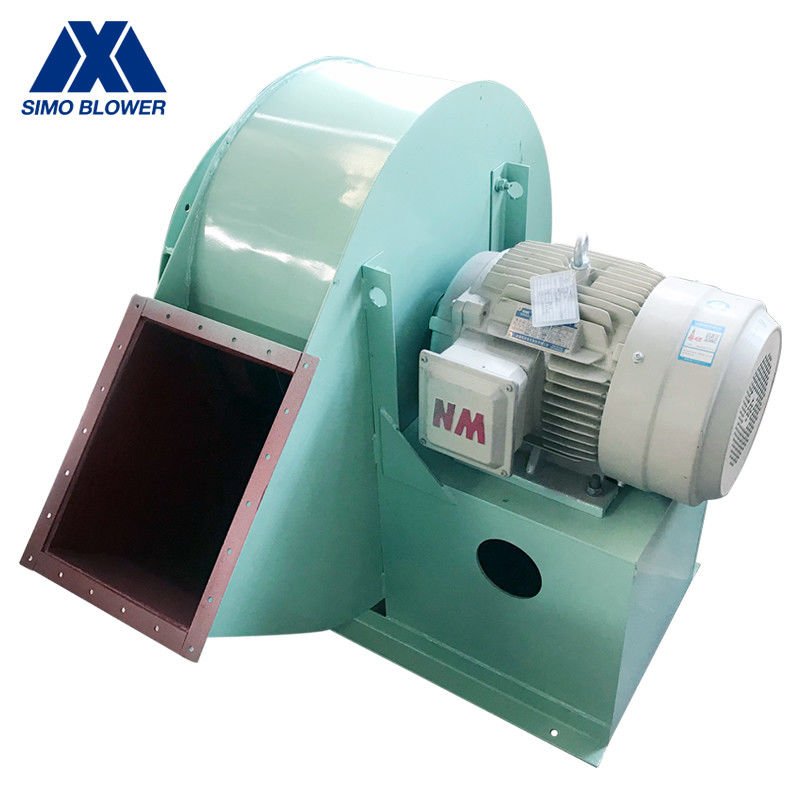

Wentylatory wyciągowe i wentylatory z wymuszonym ciągiem serii G4-10 i Y4-10 nadają się do systemów wentylacji i wentylatorów z wymuszonym ciągiem kotłów parowych o wydajności 2~670T/h w elektrowniach cieplnych.
Mogą być również używane do wentylacji kopalń i wentylacji ogólnej bez innych specjalnych wymagań; Stosowane głównie w celu zaspokojenia potrzeb dużych zastosowań przepływu powietrza, niskiego poziomu hałasu i wysokiej wydajności.
Mogą transportować czysty gaz, gaz zapylony, gaz palny, gaz korozyjny, materiały sypkie lub ziarniste w temperaturze normalnej lub wysokiej.
1. Może pracować stabilnie w wysokiej temperaturze medium i może generować duży przepływ gazu przy niskim poziomie hałasu, gdy spełnione jest wymaganie ciśnienia.
2. Kąt ustawienia łopatek wentylatora jest zoptymalizowany, bardziej odporny na zużycie i ma dłuższą żywotność.
3. Przepustnica powietrza może być używana do elastycznej regulacji ciśnienia i przepływu wentylatora podczas pracy. Możliwe jest również wybranie silnika o zmiennej częstotliwości, z regulacją ciśnienia i przepływu wentylatora poprzez zmianę prędkości.
4. Do materiału wirnika i wału głównego wybierzemy wysokowytrzymałą stal węglową, stal niskostopową, stal stopową wysokotemperaturową, wysokotemperaturową stal stopową o wysokiej wytrzymałości w różnych warunkach pracy, temperaturze i prędkości roboczej, tak aby wirnik i wał główny nadal zachowywały niezawodną wytrzymałość w wysokiej temperaturze.
5. Systemy wentylatorów o średnicach wirnika mniejszych niż 1400 mm w temperaturze normalnej nie wymagają dodatkowych urządzeń chłodzenia łożysk, co zmniejsza inwestycje i konserwację użytkowników.
6. Wirnik jest wyżarzany w celu wyeliminowania naprężeń wewnętrznych powstałych podczas spawania, co zapewnia, że wirnik nie ulega pełzaniu i pęknięciom.
7. Spaw wirnika i wału głównego jest poddawany ultradźwiękowemu wykrywaniu wad, aby upewnić się, że nie ma wad spawalniczych i wad materiałowych, aby zapewnić wytrzymałość.
8. Wirnik jest poddawany wysokiemu standardowi korekcji wyważenia dynamicznego, aby zapewnić stabilną pracę wentylatora.
9. Dostępna jest różnorodność akcesoriów do wyboru.
| Nr serii | Seria 4-10 | Wybór cech | |||||
| Normalny | antykorozyjny | odporny na zużycie | Wysoka temperatura | przeciwwybuchowy | Uwagi | ||
| Wydajność | Średnica wirnika | 400-3000mm | |||||
| Prędkość obrotowa | ≤4000 obr./min | ||||||
| Zakres ciśnień | 615-8302Pa | ||||||
| Zakres przepływu | 10696-952530㎥/h | ||||||
| Struktura | Typ łopatki | Tył, Prosty, Typ aerodynamiczny | |||||
| Wsparcie wirnika | SWSI (pojedyncza szerokość, pojedynczy wlot), DWDI (podwójna szerokość, podwójny wlot), typ wspornikowy | ||||||
| Metoda smarowania | Smarowanie kąpielą olejową, smarowanie smarem, stacja oleju smarowego | Może być określone | |||||
| Metoda chłodzenia | Chłodzenie powietrzem, Chłodzenie wodą, Chłodzenie olejem | Może być określone | |||||
| Tryb napędu | Napęd bezpośredni, Napęd sprzęgłem, Napęd pasem | Może być określone | |||||
| Skład gazu | Temperatura gazu | Normalny | Życzenie klienta | Życzenie klienta | ≥250℃ | Życzenie klienta | |
| gaz charakterystyka | Czysty gaz | Gaz korozyjny | Pył cząsteczkowy | Gaz wysokotemperaturowy | Gaz palny, gaz wybuchowy | ||
| Konfiguracja systemu | Marka silnika | Chińska znana marka, ABB, Siemens, WEG itp. | Może być określone | ||||
| Wirnik | Wysokiej jakości stal węglowa | FRP, Stal nierdzewna, Wykładzina gumowa | Warstwa odporna na zużycie lub wykładzina odporna na zużycie, wkładka ceramiczna | Wysokotemperaturowa wysokiej jakości stal stopowa | FRP, Stop aluminium | Może być określone | |
| Stożek wlotowy powietrza | Wysokiej jakości stal węglowa | FRP, Stal nierdzewna, Wykładzina gumowa | Wysokiej jakości stal węglowa | Wysokiej jakości stal węglowa | Wysokiej jakości stal węglowa | Może być określone | |
| Obudowa | Wysokiej jakości stal węglowa | FRP, Stal nierdzewna, Wykładzina gumowa | Wysokiej jakości stal węglowa | Wysokiej jakości stal węglowa | Wysokiej jakości stal węglowa | Może być określone | |
| Przepustnica powietrza | Wysokiej jakości stal węglowa | FRP, Stal nierdzewna, Wykładzina gumowa | Wysokiej jakości stal węglowa | Wysokiej jakości stal węglowa | Wysokiej jakości stal węglowa | Może być określone | |
| Wał główny | Wysokowytrzymała stal węglowa, Stal konstrukcyjna stopowa | Może być określone | |||||
| Łożysko | ZWZ, SKF, FAG, NSK | Może być określone | |||||
| Obudowa łożyska | Żeliwo | ||||||
| Śruby fundamentowe | GB799-1988 | ||||||
| Części opcjonalne | Rama podstawy systemu, Ekran ochronny, Tłumik, Elastyczne połączenia wlotowe i wylotowe, Kołnierz przeciwny wlotu i wylotu, Przepustnica powietrza, Siłownik elektryczny, Amortyzator, Sprzęgło membranowe, Sprzęgło płynowe, Osłona przeciwdeszczowa silnika, Czujnik temperatury, Czujnik wibracji, Miękki rozrusznik, Falownik, Specjalny silnik elektryczny, Instrument monitorowania systemu. | ||||||
Typowe zastosowania obejmują: wentylację budynków, wentylację kopalń, ewakuację dymu, suszenie, chłodzenie klinkieru, transport gazu, transport lekkich materiałów, rozdmuchiwanie i ciąg systemów kotłów przemysłowych oraz doprowadzanie powietrza do systemów pieców/systemów spalarni i powietrza wymuszonego, sprzęt do oczyszczania powietrza, przemysłowe systemy odpylania itp.
Oprócz systemu przemysłowego jest również często używany w rolnictwie i zastosowaniach cywilnych i jest to najbardziej wszechstronna gama wentylatorów odśrodkowych.
